Обратные клапаны серии 700H
В таблицах представлены изделия с ценами в зависимости от конфигурации и материала исполнения. В кодировке изделия материал корпуса обозначен символом '*'. S316 - Нержавеющая сталь (316-я), STEL - Углеродистая сталь, BRAS - Латунь. Галочкой () обозначено наличие на складе в Москве. Чтобы узнать цены позвоните нам, либо заполните форму.


Обратные клапаны серии CV700H проходные

 КодировкаПодсоединенияCvDy
*S316

CVH1-F-4N-* NPT 1/4"0.674.8
CVH2-F-6N -* NPT 3/8"1.87.8
CVH2-F-8N-* NPT 1/2"1.87.8
CVH3-F-12N-* NPT 3/4"4.715
CVH3-F-16N-* NPT 1"4.715
CVH1-F-4G -* G 1/4"0.674.8
CVH2-F-6G -* G 3/8"1.87.8
CVH2-F-8G-* G 1/2"1.87.8
CVH3-F-12G -* G 3/4"4.715
CVH3-F-16G-* G 1"4.715

CVH1-M-4N-* NPT 1/4"0.674.8
CVH2-M-6N-* NPT 3/4"1.87.8
CVH2-M-8N-* NPT 1/2"1.87.8
CVH3-M-12N-* NPT 3/4"4.715
CVH3-M-16N-* NPT 1"4.715

CVH1-H-6M-*Hy-Lok 6mm0.674.8
CVH2-H-8M-*Hy-Lok 8mm1.87.8
CVH2-H-10M-*Hy-Lok 10mm1.87.8
CVH2-H-12M-*Hy-Lok 12mm1.87.8
CVH3-H-22M-*Hy-Lok 22mm4.715
CVH3-H-25M-*Hy-Lok 25mm4.715
CVH1-H-2T-*Hy-Lok 1/8"0.674.8
CVH1-H-4T-*Hy-Lok 1/4"1.84.8
CVH2-H-6T-*Hy-Lok 3/8"1.87.8
CVH2-H-8T-*Hy-Lok 1/2"1.87.8
CVH3-H-12T-*Hy-Lok 3/4"4.715
CVH3-H-16T-*Hy-Lok 1"4.715

Каталог

Обратные клапаны серии 700H (на русском языке) (229КБ)
Обратные клапаны серии 700H (1.25MБ)

Конструкционные материалы



Компонент Материал
Входная половина корпуса Нержавеющая сталь 316
Клапан Нержавеющая сталь с вклейкой Viton
Упор клапана Нержавеющая сталь 316
Пружина Нержавеющая сталь 302
Уплотнительное кольцо Viton
Прокладка RTFE
Метка Нержавеющая сталь
Выходная половина корпуса Нержавеющая сталь 316

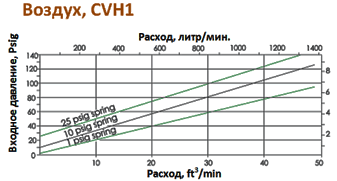

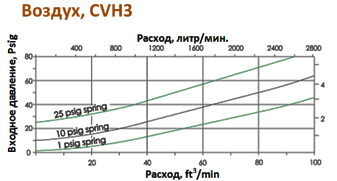

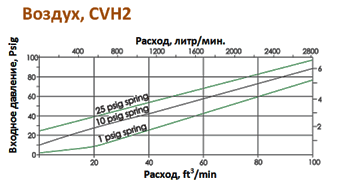

Кривые расхода
