В таблицах представлены изделия с ценами в зависимости от конфигурации и материала исполнения. В кодировке изделия материал корпуса обозначен символом '*'.

S316 - Нержавеющая сталь (316-я)
STEL - Углеродистая сталь
BRAS - Латунь

Галочкой (

) обозначено наличие на складе в Москве.
Чтобы узнать цены позвоните нам, либо зарегистрируйтесь.
Фитинги Hy-Lok взаимозаменяемы с фитингами Swagelok.

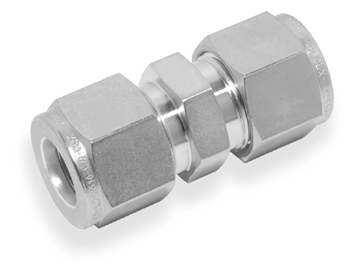

Наименование:	CUA-10M-S316
Материал:
Подсоединение:	Hy-Lok 10mm
Цена:	Узнать цену
Наличие на складе:	Узнать кол-во

Чертежи

Соединитель: метрическая трубка

Кодировка	Подсоединения
Кодировка	Подсоединения	*S316	*STEL	*BRAS
CUA-2M-*	Hy-Lok 2mm
CUA-3M-*	Hy-Lok 3mm
CUA-4M-*	Hy-Lok 4mm
CUA-6M-*	Hy-Lok 6mm
CUA-8M-*	Hy-Lok 8mm
CUA-10M-*	Hy-Lok 10mm
CUA-12M-*	Hy-Lok 12mm
CUA-14M-*	Hy-Lok 14mm
CUA-15M-*	Hy-Lok 15mm
CUA-16M-*	Hy-Lok 16mm
CUA-18M-*	Hy-Lok 18mm
CUA-20M-*	Hy-Lok 20mm
CUA-22M-*	Hy-Lok 22mm
CUA-25M-*	Hy-Lok 25mm
CUA-28M-*	Hy-Lok 28mm
CUA-30M-*	Hy-Lok 30mm
CUA-32M-*	Hy-Lok 32mm
CUA-38M-*	Hy-Lok 38mm
CUA-50M-*	Hy-Lok 50mm

Соединитель: дюймовая трубка

Кодировка	Подсоединения
Кодировка	Подсоединения	*S316	*STEL	*BRAS
CUA-1-*	Hy-Lok 1/16"
CUA-2-*	Hy-Lok 1/8"
CUA-3-*	Hy-Lok 3/16"
CUA-4-*	Hy-Lok 1/4"
CUA-5-*	Hy-Lok 5/16"
CUA-6-*	Hy-Lok 3/8"
CUA-8-*	Hy-Lok 1/2"
CUA-10-*	Hy-Lok 5/8"
CUA-12-*	Hy-Lok 3/4"
CUA-14-*	Hy-Lok 7/8"
CUA-16-*	Hy-Lok 1"
CUA-20-*	Hy-Lok 1 1/4"
CUA-24-*	Hy-Lok 1 1/2"
CUA-32-*	Hy-Lok 2"

посмотреть

Трубные фитинги Hy-Lok с двумя врезными кольцами разработаны для применения в широком диапазоне технологических задач: химия, нефте-химия, энергетика, кораблестроение, микроэлектроника, аналитика и т.д. Конструкция обжимного фитинга обеспечивает надёжную герметичность потока в самых жёстких условиях эксплуатации.
Трубные фитинги Hy-Lok каталог (7.5МБ)
Каталог на Русском (1.57МБ)
